風荷重

部材に風荷重を配置します。
プロパティウィンドウに[部材荷重の配置]が表示されていない場合は、図形入力ツールの[部材荷重の配置]を選択します（「固定荷重」の1.を参照)。

1.登りばり7-8に風荷重を配置する

下記のデータを入力します。

方向	P1
2:z	1.13

登りばり7-8をクリックします。

[荷重名称]ダイアログが表示されます。
下記のデータを入力して、[OK]ボタンをクリックします。

荷重名称
WL

風荷重が配置されました。

2.登りばり8-14に風荷重を配置する

下記のデータを入力します。

P1
0.74

登りばり8-14をクリックします。

3.[部材荷重の配置]を終了する

プロパティウィンドウの[終了]ボタンをクリックします。

節点に風荷重を配置します。

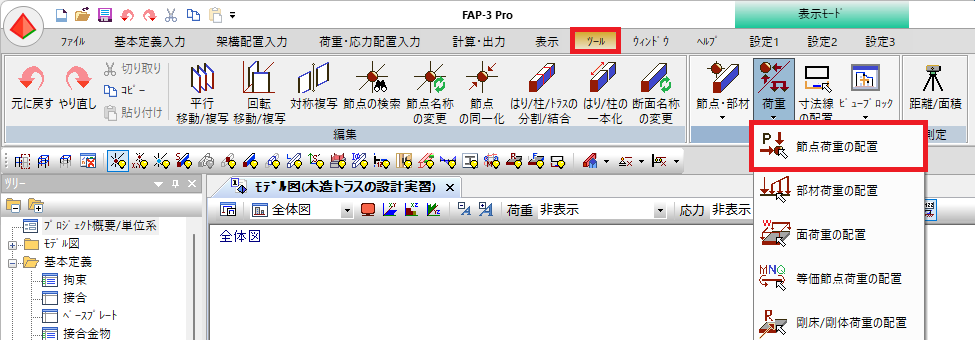

4.図形入力ツールの[節点荷重の配置]を選択する

プロパティウィンドウに[節点荷重の配置]が表示されます。

または、[ツール]メニューから[荷重]→[節点荷重の配置]を選択します。

5.節点3に風荷重を配置する

下記のデータを入力します。

Px
2.7

節点3をクリックします。

節点荷重が配置されました。

6.節点11に風荷重を配置する

下記のデータを入力します。

Px
1.35

節点11をクリックし、節点荷重を配置します。

7.荷重を非表示にする

配置を確認したら、荷重を非表示にします。
荷重コンボボックスの▼をクリックし、[非表示]にします。

8.[節点荷重の配置]を終了する

プロパティウィンドウの[終了]ボタンをクリックします。
